CJ-GZDW系列高頻開關直流電源屏是我公司結合多年技術經驗積累、生產體系管理,根據GB/T 19826-2005和 DUT 459-2002等標準自行設計生產的直流電源成套裝置,是目前變配電系統必不可少的直流電源系統?,F(xiàn)已應 用于從500KV到10KV不同電壓等級的變電站及開閉所,15MW~60MW發電機組的電廠,國家重點工程如地鐵、油田、 化工、冶金等,作為控制、信號、事故照明等負荷的正常與事故情況下的直流供電,可實現無人值守,是傳統直流電 源成套裝置的理想換代產品。
?智能化程度高
充電模塊釆用我公司自主研發的CJGP系列智能型高頻開關電源,該系列電源是專為電力系統設計,具有“四遙”功能的 智能電源。電源釆用DSP數字“諧振電壓型雙環控制的諧振開關電源技術”,具有體積小、重量輕、效率高(95%以 上)、可靠性高等優點。產品包括220V、110V、48V三大系列、幾十個品種,配有標準RS-485接口,易于與自動化 系統對接,適用于500KV到10KV不同電壓等級的變電站及開閉所,15MW~60MW發電機組的電廠,國家重點工程如 地鐵、油田、化工、冶金等。其充電過程完全符合鉛酸蓄電池、鐐鎘電池充電曲線要求,系統對電池實現智能充電管 理,并帶有溫度補償功能。監控系統配有標準RS-232/485接口,提供多種通信規約,方便接入自動化系統,提供開 放協議,方便組網,輕松實現“四遙”及無人值守。
?可靠性高
充電裝置使用多個高頻開關模塊并聯,N+1熱備份,可平滑擴容,模塊間均流特性好,模塊支持帶電熱拔插(注:應 盡量避免帶載熱插拔產生拉弧燒毀模塊輸入輸出接插件)。具有一體化接口,方便模塊更換,提高了系統的穩定性和 可靠性。整流模塊及監控器的重要部位全部選用進口可靠元器件,產品出廠前經過高溫老化及多級質量管控,保證運 行時的穩定性和可靠性。
?操作、使用簡單
交直流輸入輸出及母線開關上下電無順序要求;監控系統集散式設計,底層模塊即插即用(需在監控中設置),帶電 熱插拔,方便安裝、檢修、更換。
?顯示、報警功能完善
監控功能完善,高智能化,采用大屏幕液晶漢字顯示(可提供英文顯示菜單),觸摸屏利用觸摸操作,監控自帶聲光 告警。采用高性能器件,斷電后運行記錄和歷史故障不丟失。
?兩路交流輸入、自動切換
交流配電單元具有缺相保護功能,并且兩路市電切換時有延時保護,保證市電切換時模塊軟啟動,減小電網及模塊自 身沖擊,不會造成模塊損壞,增強了系統的穩定性和可靠性。
?完善的電池管理
對蓄電池自動管理及自動維護保養,實時監測單體蓄電池的端電壓,及電池組充、放電電流,檢測記錄放電AH數,自 動控制均、浮充轉換以及定期維護性均充。
?自動電池溫度補償
具有電池溫度補償功能,溫度補償系數可根據不同電池種類自行設定,滿足不同品牌電池的溫補要求,一定程度延長 電池壽命。
?高效率、高功率因數
電源滿載效率>95%;采用無源功率因數校正技術,滿載功率因數>0.94%。
?穩壓、穩流精度高
穩流精度W±1%;穩壓精度W±0.5%;紋波系數W±0.5%。
?方案齊全、組合方便
?適合構成38AH/220V及以下的系統,或65AH/110V及以下系統。
?至多可安裝3個CJ-GP23003S或CJ-GP11005S自然冷卻數字智能模塊。
?降壓單元具有自動硅鏈降壓功能,釆用CPU智能控制,最大工作電流2.0A,沖擊電流30A/0.5S,可設定硅鏈輸出電壓。 (110V系統最大工作電流3.0A)
?監控器采用LCD顯示,漢字菜單,按鍵操作,可實現系統參數設置、系統工作參數顯示、系統故障指示和系統參數校準。 ?監控器具有電池自動管理功能。
?監控器可以掛接電池巡檢單元(DCXJ-19),完成對18節電池的電壓檢測。
?監控器可以掛接絕緣監測單元(IMU-32 ),完成對32路支路 絕緣檢測。
?監控器監測電池電壓、控母電壓,控母電流、電池充放電電流 及模塊狀態。
?提供RS232/RS485通訊接口,有CDT、MODBUS兩種通訊規 約選擇,實現與電站自動化系統連接。
?提供一路單相交流輸入和一路PT100V輸入。PT供電時系統自 動限制輸出功率,輸出限流2.0A。110V系統,輸出限流3.0A。
?具有母線絕緣監測功能。母線接地故障告警。
?具有電池?cái)嗦菲魈l告警功能。
?監控故障維修旁路開關。(拔出監控器前將旁路開關合上,保 證控母不斷電)
?出線方式下進下出。(出線孔徑4*030)
?模塊可熱插拔。

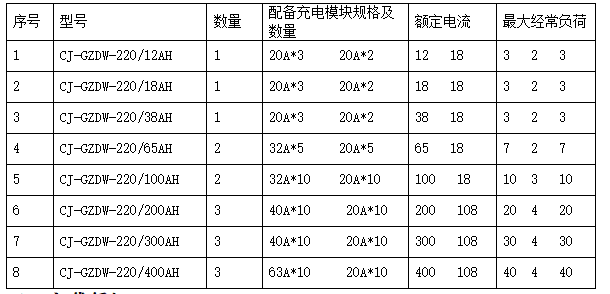

五、選型列表
?表中所列數據*供參考,具體以需方技術要求為準,可根據需方要求定制。
?請注意訂貨型號,數量,交貨期以及系統配置情況。
?請注明柜體外形尺寸,顏色,如無特別說明我公司提供標準機柜(2260*800*600 ) 顏色:RAL7035 (計算機灰)。
?訂購電池則應提供蓄電池容量型號,數量或指定廠家。
