??1.概述

??KYN28A-12型鎧裝移開式交流金屬封閉開關設備(以下簡稱“開關設備”)適用于三相交流50Hz電力系統，用于接受和 分配電能并對電路實行控制、保護監測。

??本產品符合標準：GB3906《3~35KV交流金屬封閉開關設備》，GB/T 11022《高壓開關設備和控制設備標準的共用技術要求》IEC60298 ?額定電壓1KV以上50KV及以下交流金屬封閉開關設備和控制設備》，DL/T404《戶內交流高壓開關柜訂 貨技術條件》。

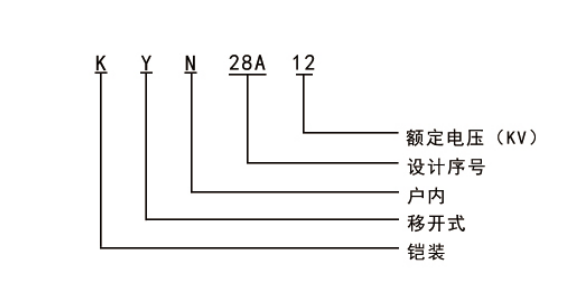

??2 .型號及其含義

??3 .正常使用條件

??3.1周圍空氣溫度：高溫度+40P,低溫度-15P;

??3.2濕度條件：

??日平均相對濕度：W95%;

??日平均水蒸氣壓力不超過2.2kPa;

??月平均相對濕度：W90%;

??月平均水蒸氣壓力不超過1.8kPa;

??3.3海拔高度：3500m及以下。

??3.4地震烈度：不超過8度。

??3.5周圍空氣不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯污染。

??3.6無經常性的劇烈震動場所。

??3.7在超過GB3906規定的正常的環境條件下使用時，由用 戶和制造廠協商。

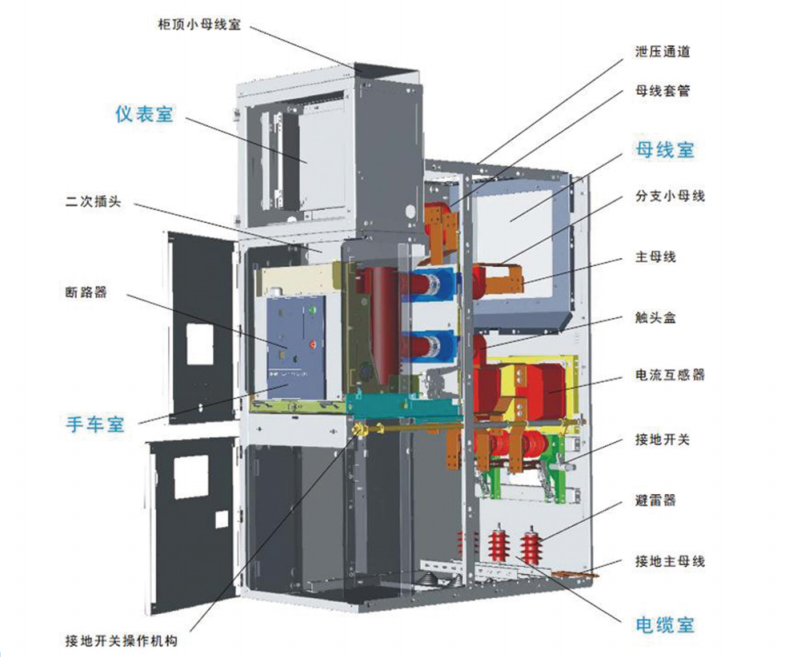

??開關設備按GB3906-91中的鎧裝飪封閉開關設備而設計。整體是由柜體和中置式可抽出部件(即手車)兩大部分組成(見圖1 )。 柜體分四個單獨的隔室，外売防護等級為IP4X,各小室間和斷路器室外門打開時防護等級為IP2X。具有架空進出現及其他功能方案，經 排列、組合后形成一套完整的配電系統裝置。本開關設備可以從正面進行安裝、調試和維護、因此它可以背靠背、組成雙重排列和靠墻 安裝，提高了開關設備的安全性、靈活性、減少了占地面積。

??4.結構特點

??4.1外殼及其他

??開關設備的主柜架是選用進口敷鋁鋅薄鋼板，經CNC機床加工，并釆用多重折邊工藝，使整個柜體不只具有精度高，很強的抗腐蝕 與抗氧化作用的優點，而且由于采用多重折邊工藝使柜體比其他同類設備柜體整體重量輕、機械強度高、外型美觀。柜體采用組裝式結 構，用拉刨螺母強度高的螺栓聯接而成，這樣使加工生產周期縮短、零部件通用性強、占地面積少，便于組織生產。

??4.2手車

??手車骨架也采用薄鋼板以CNC機床回工后組裝而成。手車與柜體絕緣配合，機械聯鎖安全、可靠、靈活。根據用途不同，手車分?jǐn)? 路器手車、電壓互感器手車、計量手車、隔萬手車等。各類手車按模數，積木式變化，同規格手車可以自由互換。手車在柜體 內有斷開位置、試驗位置和工作位置，每一位置都分別有定位裝置，以保證聯鎖可靠，必須按聯鎖防誤操作程序進行操作。各種手車均 釆用螺母、絲桿搖動推進、退出，其操作輕便、靈活，適合于各種值班人員操作。當手車需要離開柜體時，用一輛轉運車，就可以 方便抽出，進行各種檢查、維護，而且采用中置式，整個小車，體積小檢查、維護極方便。

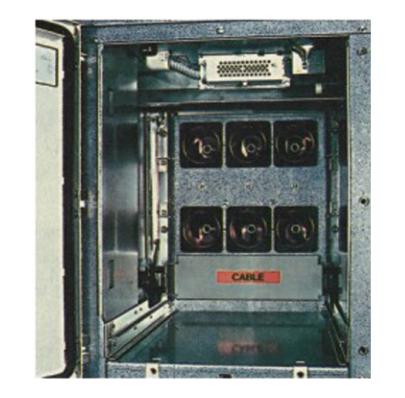

抽出式斷路器移開后，斷路器隔室內的靜觸頭被金屬活門遮蔽，斷路器隔室被保護。

在斷路器隔室內，打開金屬活門檢查靜觸頭

??4.3隔室

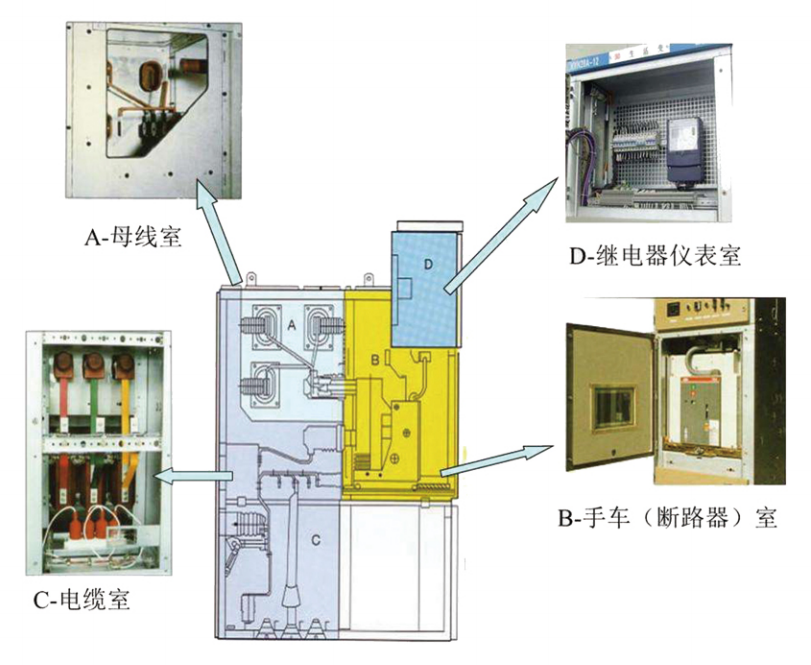

??開關設備主要電氣元件都有其單獨的隔室，即：斷路器手車室、母線室、電纜室，繼電器儀表室。各隔室間防護等級都達到 IP2X;除繼電器室外其它三隔室都分別有其匯壓通道。由于采用了中置式形式，電纜室空間大幅増加，因此設備可接多路電纜。

??a. 斷路器隔室

??隔室兩面三刀側安裝了軌道，供手車15在柜內由斷開位置、試驗位置移動滑動運載工作位置。靜觸頭盒6的隔板13(活門) 安裝在手車室的后壁后。當手車從斷開位置，試驗位置移動到工作位置過程中，上、下靜觸頭盒上的活門與手車聯動，同時自動 打開;當手車從斷開位置、試驗位置移動到工作位置過程中，上下靜觸頭盒上的活門與手車聯動，同時自動打開;當反方向移動 時活門則自動閉合，直至手車退至一定位置而完全覆蓋住靜觸頭盒，形成有效隔離。由于上、下活門可分別操作，在檢修時，可 鎖定帶電側的活門，從而保證檢修維護人員不觸及帶電體。在斷路器室門關閉時，手車同樣能操作，通過中門觀察，可以觀察 隔室內手車所處分、合閘位置及顯示儲能狀況。

??b. 母線隔室

??主母線4是單臺拼接相互貫穿聯接(見圖2)。通過支母線2和靜觸頭盒固定。主母線和聯絡母線為矩形截面的銅排，用于大 電流負荷時采用雙根母排拼成。支母線通過螺栓聯接于靜觸頭盒6和主母線，不需要其他支撐，對于特殊需要母線可用熱縮套管和 聯接螺栓絕緣套和端帽覆蓋，相鄰柜母線用套管3固定。這樣聯接母線間所保留的空氣緩沖，在如果出現內部故障電弧時，能防止 其熔化，套管3能有效把事故限制在柜內而不向其它柜蔓延。

??C.電纜隔室

??開關設備采用中式，因而電纜室空間較大。電流互感器7、接地開關8裝在隔壁后壁上，避雷器10安裝于隔壁后下部。將手車 15和可抽出式水平隔板17移開后，施工人員就能從下面進入柜內安裝和維護。電纜室內的電纜室內的電纜連接導體，每相可并 1-3柜單芯電纜。必要時每相可并接6柜單芯電纜，聯接電纜的柜底配置開縫的可御式非金屬封板或不導磁金屬封板，確保了施工方面。

??d. 繼電器儀表室

??繼電器儀表室可安裝繼電保護元件、儀表、帶電監察指示器，以及特殊要求的二次設備?？刂凭€路敷設在足夠空間的線槽 內，并有金屬蓋板，可使二次線與高壓室隔高。其左側線槽是為控制小線的引進和引出預留的，開關柜自身內部的小線敷設在 右側，在繼電器儀表室的頂板上還留有便于施工的小母線穿越孔。接線時，儀表室頂蓋板可供翻轉，便于小母線的安裝。

??4.4防止誤操作聯鎖裝置

??開關設備內裝有安全可靠的聯鎖裝置，完全滿足“五防”的要求。

??a. 儀表室門上裝有提示性的按鈕或者KK型轉換開關，以防止誤合、誤分?jǐn)嗦菲鳌?/span>

??b. 斷路器手車在實驗室或工作位置時，斷路器才能進行合分操作，而且在斷路器合閘后，手車無法移動，防止了帶負荷誤推拉 斷路器。

??c. 只當接地開關處在分閘位置時，斷路器手車才能從斷開、試驗位置移至工作位置。只當斷路器手車處于試驗、斷開位置時， 接地開關才能進行合閘操作(接地開關可帶電壓顯示裝置)。這樣實現了防止帶電誤合接地開關，同時防止了接地開關處在 閉合位置時關合斷路器。

??d. 基地開關處于分閘位置時，下門及后門都無法打開，防止了誤入帶電間隔。

??e. 斷路器手車確實在試驗或工作位置，而沒有控制電壓時，只能手動分閘，不能合閘。

??f. 斷路器手車在工作位置時，二次插頭被鎖定不能拔除。

??g. 各柜體可裝電氣聯鎖。

??本開關設備還可以在接地開關操作機構上加裝電磁鎖鎖定裝置以提高可靠性，其訂貨按用戶的需求選擇。
