??1.概述

??GGD型低壓固定式成套開關設備適用于發電廠，變電所、工礦企業等電力用戶，在交流50Hz,額定工作電壓380V, 額定電流至3150A的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。該產品分段能力高，額定短時耐 受電流達50KA,線路方案靈活。組合方便。實用性強。結構新穎等特點。該產品是我國組裝式、固定面板開關柜的產 品之一O

??該產品符合GB7251《低壓成套開關設備和控制設備》、IEC60439 <低壓成套開關設備和控制設備》等標準。

??2 .型號及其含義

??3 .正常使用條件

??3.1周圍空氣溫度：最高溫度+40P,最低溫度-5*C,24h內的 平均溫度不高于+35P;

??3.2濕度條件：

??在最高溫度為+40,C時不超過50%,在較低溫度時允許有較 大的相對度(如+20P時為90% )應考慮到由于溫度的變化 可能會偶然產生凝露的影響。

??3.3海拔高度：不超過2000m;

??3.4設備安裝時與垂直面的傾斜度不超過5。;

??3.5設備應安裝在無劇烈震動和沖擊的地方; 以及不足以使電器元件受到腐蝕的場所。

??注：有特殊要求可與本公司協商解決。

??4.結構特點

??4.1 GGD型交流低圧配電成套開關設備的柜體釆用通用柜 的形式，框架用8MF冷彎型鋼局部焊接而成，框架由本 公司生產配套供貨，以保證柜體的精度和質量。通用柜 的零部件按模塊原理設計，并有20模數的安裝孔通用系 數高?？梢允构S實現預生產?？s短了生產制造周期， 也提高了工作效率。

??4.2 GGD柜設計時充分考慮到柜體運行中的散熱問題。在 柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元 件發熱時，熱量上升，通過上端槽孔排出，而冷風不斷 地由下端槽孔補充進柜，使密封的柜體自下而上形成一 個自然通分道，達到散熱的目的。

??4.3 GGD柜按照現代工業產品造型設計的要求，釆用黃金 分割比的方法設計柜體外形和各部分的分割尺寸，使整 柜美觀大方。

??4.4柜門有轉軸式活動鉉鏈與構架相連、安裝、拆卸 方便。關門時門與框架之間的嵌條有一定的壓縮 行程，能防止門與柜體直接碰撞，也提高了門的 防護等級。

??4.5裝有電器元件的儀表門用多股軟銅線與框架相連。 柜內的安裝件與框架間用滾花墊圈連接，整柜構 成完整的接地保護系統。

??4.6柜體表面釆用高壓靜電噴塑粉工藝處理。具有附著 力強，質感好。整柜呈亞光色調，避免了眩光效 應，給值班人員創造了較舒適的視覺環境。

??4.7柜體的頂蓋在需要時可拆除，便于現場主母線的裝 配和調整，柜頂?shù)乃慕茄b有吊環用于起吊和裝運

??4.8柜體的防護等級為IP30,用戶也可根據使用環境 的要求在IP20~P40之間選擇。

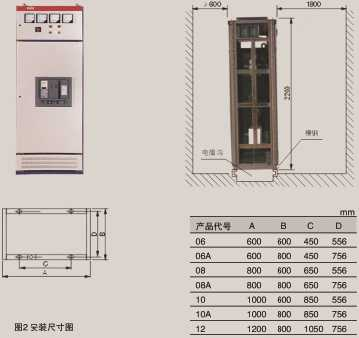

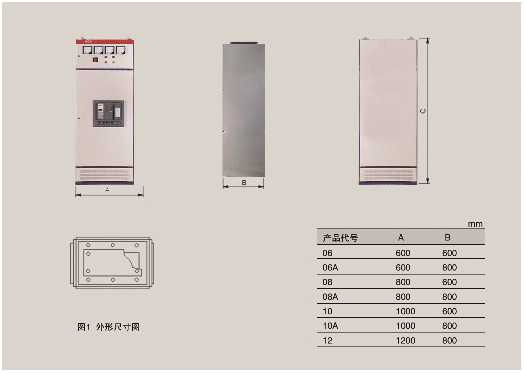

??5.產品外形及安裝尺寸(見圖1、圖2)
